Serrar, recocer, soldar y pulir:el trabajo del metal en el banco de joyería
Stisalu reúne notas escritas sobre los gestos básicos de la joyería manual: cómo se comporta una chapa de plata al calentarla, por qué una hoja de segueta se rompe siempre en el mismo punto, qué hace realmente el fundente cuando la soldadura corre y en qué orden conviene lijar antes de acercarse al motor de pulir.
Los textos están pensados para quien trabaja o empieza a trabajar en un banco pequeño, con herramienta sencilla y sin prisa. No hay atajos ni fórmulas mágicas: hay temperaturas, medidas, secuencias y errores frecuentes explicados con calma.
Plata, latón y cobre: qué cambia de un metal a otro en el banco
La mayoría del trabajo de taller se hace sobre tres materiales y sus aleaciones. La plata de ley 925 contiene un 7,5 % de cobre, y ese cobre es el que explica casi todo su carácter: endurece la aleación, permite recocerla y templarla, y es también el responsable de la mancha de fuego, esa sombra grisácea que aparece bajo la superficie cuando el óxido de cobre se forma durante el calentamiento. La plata fina, de 999 milésimas, es mucho más blanda, no da mancha de fuego y se deforma con la presión de los dedos.
El latón es una aleación de cobre y cinc; según la proporción cambia el color, del amarillo pálido al dorado cálido, y cambia también la temperatura a la que empieza a moverse. Es un material excelente para practicar antes de cortar plata, porque responde de forma parecida al serrado y al limado y cuesta mucho menos. El cobre puro es todavía más dócil: se estira y se abolla sin protestar, aguanta muchos ciclos de recocido y resulta ideal para probar una forma antes de repetirla en un metal más caro. La alpaca, con cobre, cinc y níquel, tiene un tono frío parecido a la plata, pero es más dura de limar y no debe darse por buena para quien tiene sensibilidad al níquel.
Diferencias que se notan en la práctica
- El cobre y el latón se oscurecen deprisa al aire; la plata se empaña más lentamente, con un velo amarillento que luego vira a gris.
- El latón se endurece con rapidez al martillar y pide recocidos más frecuentes que el cobre.
- La plata de ley funde alrededor de los 890 °C, muy por encima de la temperatura de recocido, pero un exceso de soplete deja la superficie granulada y sin remedio.
- Las virutas y limaduras de cada metal conviene recogerlas por separado: mezcladas pierden buena parte de su utilidad posterior.

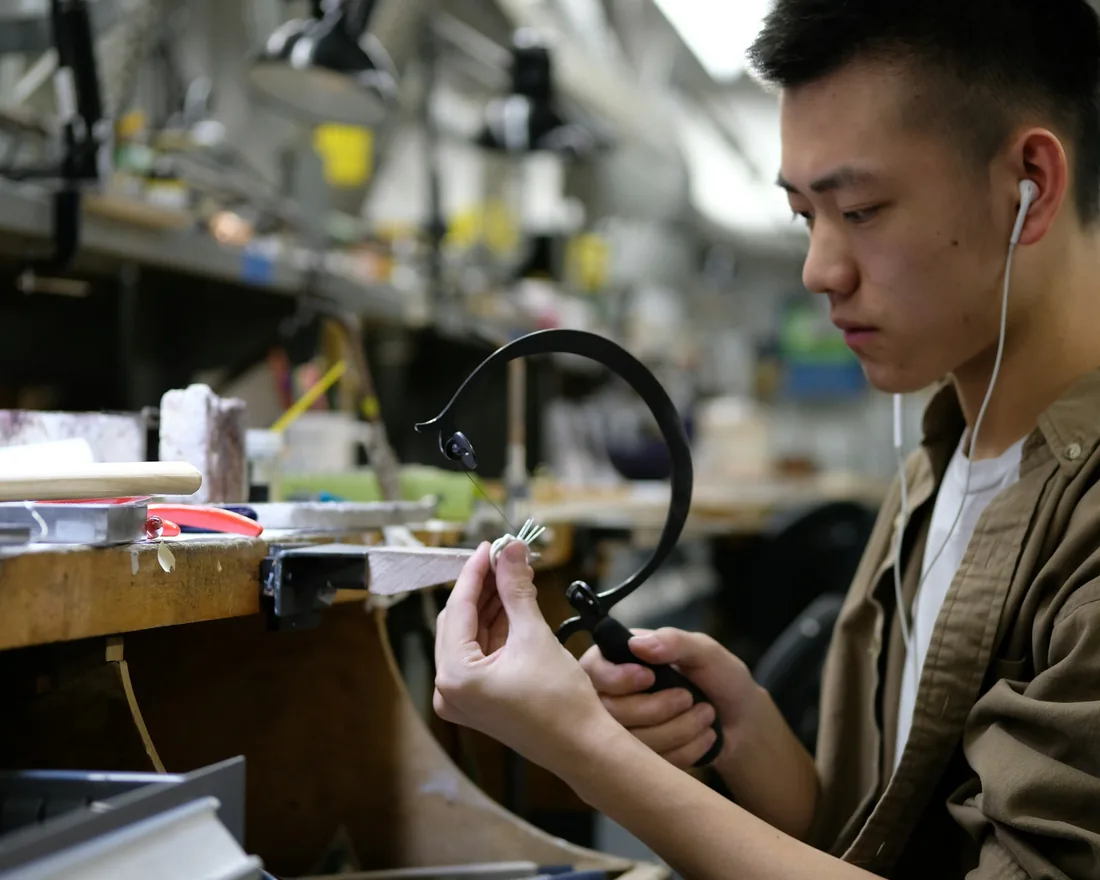

Serrado con segueta y limado: el contorno se decide aquí
Serrar bien ahorra horas de lima. La regla práctica para elegir el pelo de segueta es sencilla: al menos dos o tres dientes deben estar en contacto con el canto del metal en todo momento. Para chapa fina, de tres a seis décimas de milímetro, se trabaja con pelos del 3/0 o 2/0; a partir del milímetro se sube al 1 o al 2. Un pelo demasiado grueso desgarra el borde y deja una línea irregular; uno demasiado fino se calienta, se atasca y se parte.
El pelo se monta con los dientes hacia fuera y hacia abajo, y se tensa hasta que suena claro al pulsarlo. La mano derecha sube y baja sin empujar hacia delante: el corte se produce en la bajada y el avance llega solo. Las curvas se toman girando la pieza, no la sierra. Un poco de cera o de jabón seco en la hoja reduce el calor y alarga bastante su vida.
El limado continúa lo que la segueta ha dejado. Las limas de joyero se clasifican por picadura: los números bajos desbastan y los altos afinan. En un banco pequeño basta con una lima plana y una media caña de picadura 2, un juego de limas de aguja para los interiores y una lima fina para el paso previo al lijado. La lima corta al empujar, así que se levanta al volver; arrastrarla en el retroceso solo redondea los dientes y raya la pieza.
Comprobaciones antes de dar por terminado un contorno
- Mirar el canto a contraluz: si brilla de forma desigual, todavía queda huella de sierra.
- Pasar la yema del dedo por el borde interior; el tacto detecta rebabas que la vista no ve.
- Revisar que la lima no haya redondeado las esquinas que debían quedar vivas.
- Marcar con lápiz la superficie y limar hasta que la marca desaparezca por completo y de forma uniforme.
Recocido y conformado: cuando el metal deja de obedecer
Al martillar, doblar o laminar, los granos del metal se deforman y la pieza se vuelve rígida y quebradiza. Ese endurecimiento por acritud es reversible: calentando el material hasta cierto punto y dejando que la estructura se reorganice, vuelve la maleabilidad. En la plata de ley el momento se reconoce por un rojo sordo, apenas visible con luz de taller, alrededor de los 600–650 °C; el cobre y el latón se recuecen en franjas parecidas. Trabajar con poca luz ayuda a leer ese color; a plena luz del mediodía es fácil pasarse.
El soplete debe moverse siempre, describiendo círculos amplios para que el calor entre de forma pareja. Un truco habitual consiste en trazar una línea con rotulador sobre la pieza: cuando desaparece, el metal está cerca de la temperatura de recocido. Después, la plata y el cobre pueden enfriarse en agua; conviene dejar que el rojo se apague antes de sumergir la pieza para evitar deformaciones. El latón admite el enfriamiento al aire sin problema.
Con el metal blando empieza la conformación. Un anillo se redondea sobre el triboulet con maza de nailon o cuero, que empuja sin dejar marca; el martillo de acero solo entra cuando se busca estirar o texturizar. Las cúpulas se hacen en el embutidor con punzones de tamaño creciente, nunca saltando de un hueco pequeño a uno grande. Y todo ello por etapas: dos o tres recocidos intermedios son normales en una pieza que cambia mucho de forma.

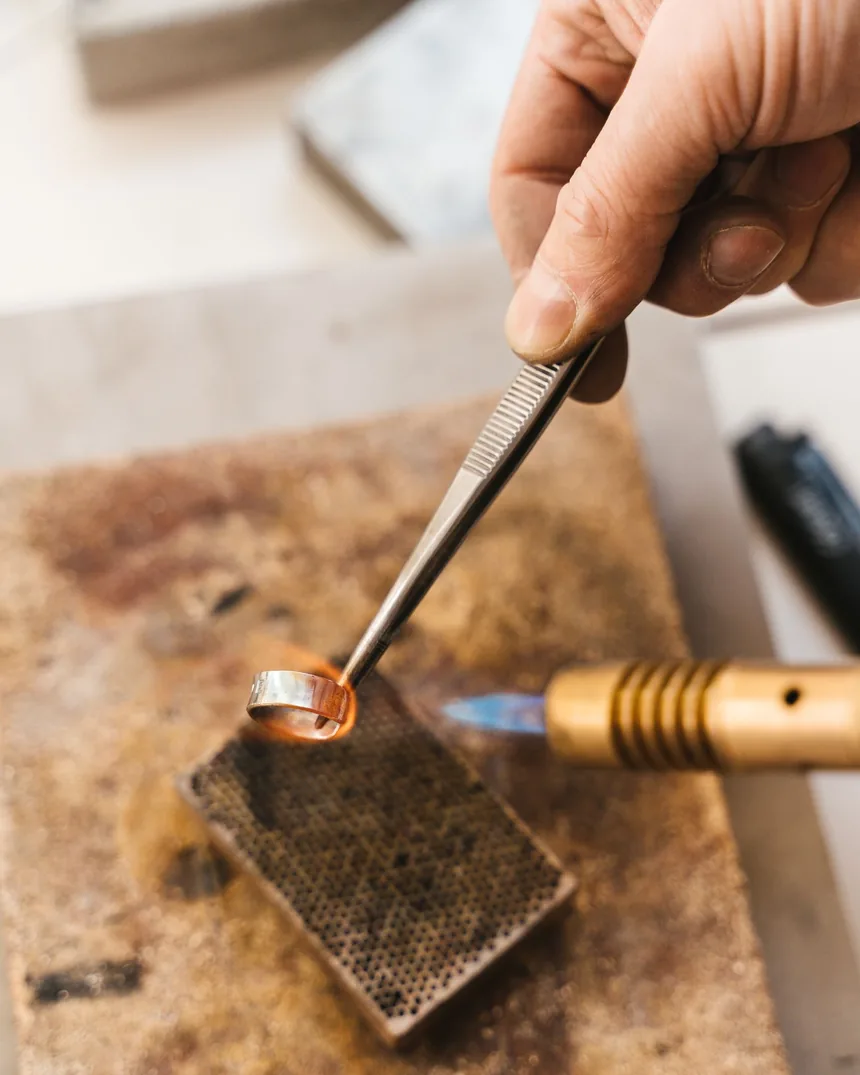

Soldadura con soplete y el papel del fundente
La soldadura fuerte de plata no funde el metal base: funde una aleación de aportación que penetra por capilaridad en una unión bien ajustada. De ahí la primera condición, que no admite discusión: las dos superficies deben tocarse en toda su longitud. Ninguna cantidad de soldadura rellena una junta abierta a la luz.
Las soldaduras se clasifican por temperatura de fusión, de la extrafuerte a la extrablanda. Cuando una pieza lleva varias uniones, se empieza por la más fuerte y se va bajando, de modo que cada soldadura nueva funda por debajo de las anteriores y no las abra.
El fundente, casi siempre a base de bórax, cumple tres funciones concretas: disuelve los óxidos que ya hay en la superficie, impide que se formen nuevos mientras sube la temperatura y deja que la soldadura moje el metal en lugar de quedarse hecha una bola. Se aplica en toda la zona de la unión, no solo sobre la lámina de aportación. Si el fundente se seca y se hincha demasiado pronto, arrastra las piezas al levantarse; por eso se calienta al principio con llama suave.
Secuencia habitual de una unión
- Limpiar las dos caras y ajustarlas hasta que no pase la luz entre ellas.
- Sujetar con pinza inversa, alambre de atar o simplemente por gravedad sobre la placa refractaria.
- Aplicar fundente en la junta y colocar los trocitos de soldadura ya cortados.
- Secar el fundente con llama baja y luego calentar la pieza entera de manera uniforme.
- Retirar el fuego en cuanto la soldadura corra: un segundo de más la hace erosionar el borde.
- Dejar que baje el rojo, enfriar y pasar la pieza por el baño desoxidante hasta que quede blanca y mate.
Técnicas de engaste: bisel, garras, carril y grano
Engastar es sujetar una piedra con metal sin forzarla y sin que se mueva. Cada técnica resuelve el problema de una manera distinta y conviene elegirla en función de la piedra, no de la costumbre.
El engaste de bisel rodea la piedra con una pared continua que se abate sobre el borde. Es el más agradecido para cabujones y para piedras blandas, porque reparte la presión y protege el canto. La pared se corta con un pequeño exceso de altura y se empuja de forma alterna, siempre en lados opuestos, para que no se abra por un extremo; después se alisa con bruñidor.
El engaste de garras deja pasar la luz por los costados y por debajo, lo que favorece a las piedras facetadas transparentes. Las garras se liman por dentro para crear el asiento, se ajustan de dos en dos en diagonal y se rematan redondeadas: una garra con punta viva engancha en la ropa y termina cediendo.
El engaste en carril alinea varias piedras entre dos paredes paralelas, sin metal entre ellas, y exige una regularidad milimétrica en el fresado del canal. El engaste al grano levanta pequeñas virutas de metal del propio asiento y las empuja sobre la piedra con la perlera; es el que sostiene los pavés y el que menos margen deja al pulso.
Errores que aparecen una y otra vez
- Un asiento demasiado profundo hunde la piedra y apaga su brillo; demasiado somero la deja bailar.
- Apretar todas las garras siguiendo el círculo desplaza la piedra hacia un lado.
- Aplicar calor cerca de una piedra ya engastada: muchas gemas no soportan el choque térmico.
- Terminar el pulido después del engaste y dejar restos de pasta bajo la piedra.
Pulido y matizado: cómo se decide una superficie
El acabado no empieza en el motor de pulir, sino en la lima. Cada paso solo tiene que borrar las marcas del paso anterior, y saltarse un grano obliga a trabajar el doble más adelante. Una secuencia razonable pasa del papel de lija de grano 400 al 600, al 800 y al 1200, cambiando siempre la dirección del lijado noventa grados en cada cambio: cuando ya no se ven rayas cruzadas, esa etapa está terminada.
Después llega el pulido propiamente dicho, con pasta abrasiva primero y pasta de brillo después, en cepillos o discos distintos para cada pasta. Mezclarlas en la misma rueda deja un brillo turbio. La pieza se presenta siempre por debajo del eje del cepillo, para que si escapa salga despedida hacia abajo y no hacia la cara.
El mate no es un acabado inferior, sino otra decisión. Una fibra abrasiva deja un satinado direccional; el cepillo de latón, un aspecto suave y ligeramente cálido; el chorreado con microesfera, una superficie granulada y homogénea que disimula pequeños defectos; el punteado con buril, una textura viva que juega con la luz. Combinar una zona pulida y otra mate en la misma pieza es un recurso clásico que casi siempre funciona, siempre que la frontera entre ambas sea limpia y deliberada.
Antes de pasar al pulido
- Recoger el pelo, quitarse anillos y pulseras y no usar guantes junto a un eje que gira.
- Revisar la pieza con lupa: el motor multiplica el brillo, no corrige los arañazos.
- Tapar o proteger las piedras ya engastadas y las zonas que deban quedar mate.
- Limpiar los restos de pasta con agua templada y jabón antes de valorar el resultado.
Medida y proporción del anillo: talla, ancho y grosor
En España la talla de un anillo se expresa como el perímetro interior en milímetros menos cuarenta: un aro de 55 milímetros de perímetro corresponde a una talla 15. Conocer la relación permite calcular la longitud de la tira antes de cortarla, algo imprescindible cuando se parte de chapa o de hilo.
La longitud a cortar no es el perímetro interior, porque al doblar la tira la cara exterior se estira y la interior se comprime. Se calcula sobre la fibra media: al diámetro interior se le suma el grosor del metal y el resultado se multiplica por pi. Con un aro de 17 milímetros de diámetro interior y 1,5 milímetros de grosor, la tira mide alrededor de 58 milímetros. Conviene dejar unas décimas de margen para el ajuste y la limpieza de la junta.
El ancho y el grosor cambian la sensación de la talla más de lo que suele suponerse. Un anillo ancho aprieta más que uno estrecho del mismo número, porque roza en una zona mayor del dedo y no salva bien los nudillos; por eso, a partir de seis o siete milímetros de ancho, es habitual subir media talla. Un interior con el canto redondeado, en cambio, resulta cómodo incluso en anillos gruesos. También ayuda recordar que los dedos cambian de volumen a lo largo del día y con la temperatura, y que medir al final de una jornada calurosa da un resultado distinto al de una mañana fría.
Seguridad en el puesto de trabajo
Un taller de joyería reúne fuego, productos químicos, herramientas de corte y máquinas que giran deprisa. La seguridad no depende de equipos caros, sino de hábitos repetidos hasta que dejan de exigir atención. La regla más útil es también la más simple: cada cosa vuelve a su sitio en cuanto se deja de usar, y el soplete se cierra siempre antes de apartar la mano.
- Ventilar mientras se suelda y mientras se calienta el baño desoxidante; los vapores del fundente y del ácido no deben respirarse.
- Preparar la disolución desoxidante vertiendo siempre el ácido sobre el agua, nunca al revés, y manipularla con pinzas de cobre o plástico, porque el acero provoca depósitos en la pieza.
- Trabajar sobre una superficie refractaria estable, con la bombona o el cartucho fuera del alcance de la llama y lejos de cualquier material inflamable.
- Usar gafas de protección al serrar, taladrar y pulir, y protección auditiva junto a máquinas ruidosas.
- Vestir ropa de algodón, sin mangas sueltas ni tejidos sintéticos, y delantal cerrado.
- Tener a mano un extintor adecuado y un botiquín con material para quemaduras y cortes.
- No comer ni beber en el banco: las limaduras y las pastas de pulir acaban donde no deben.
El banco del joyero y su mantenimiento
El banco tradicional es alto, para trabajar con los codos apoyados y la pieza cerca de los ojos, y lleva un recorte semicircular donde encaja el cuerpo. En ese recorte se atornilla la clavija de madera, la pieza de apoyo sobre la que se sierra y se lima. La clavija se talla según las necesidades de cada trabajo: una ranura en V para el serrado, un rebaje plano para apoyar aros, un pequeño escalón para sujetar piezas pequeñas. Cuando queda demasiado marcada se rebaja con la lima o se sustituye; es un consumible, no un mueble.
Debajo va el cajón o la piel de recogida, que retiene las limaduras del metal. Mantenerlo limpio no es solo cuestión de orden: las limaduras mezcladas con polvo de lija, restos de pasta o virutas de otro material pierden buena parte de su valor. Vale la pena vaciarlo con regularidad y guardar cada metal por separado en un bote identificado.
Rutina de cierre del banco
- Cerrar la llave del gas o retirar el cartucho del soplete y comprobar que la llama está apagada.
- Tapar el baño desoxidante y dejarlo frío en un lugar estable.
- Barrer la clavija y el cajón de recogida hacia el recipiente correspondiente.
- Secar las herramientas de acero y guardar limas y buriles sin que se toquen entre sí.
- Dejar la superficie libre: un banco despejado al empezar el día evita la mitad de los accidentes pequeños.
Qué se publica en Stisalu
Stisalu es un proyecto informativo y editorial dedicado por completo al trabajo del metal en joyería. Todo lo que se publica aquí son textos explicativos: descripciones de procesos, secuencias de trabajo, listas de comprobación y aclaraciones sobre materiales y herramientas del banco.
- Notas sobre plata, latón, cobre y sus aleaciones, y sobre cómo responden al calor y al esfuerzo.
- Explicaciones de las operaciones de conformado: serrado, limado, recocido, doblado y embutido.
- Textos sobre soldadura con soplete, fundentes, ajuste de uniones y desoxidado posterior.
- Descripciones de las técnicas de engaste y de los criterios para elegir una u otra.
- Secuencias de acabado, desde el lijado hasta el pulido y las distintas superficies mate.
- Cálculo de medidas y proporciones del anillo, y su relación con el ancho y el grosor.
- Recomendaciones de seguridad, orden y mantenimiento del puesto de trabajo.
No se venden materiales ni herramientas, no se ofrecen cursos, encargos ni servicios de taller, y no hay publicidad de terceros. Los contenidos se revisan y amplían con el tiempo, siempre dentro de este mismo ámbito.
Contacto con el proyecto
Para dudas sobre un texto publicado, correcciones, precisiones técnicas o propuestas de temas relacionados con el trabajo del metal en el banco, se puede escribir a Stisalu por correo electrónico: [email protected].
El correo es la única vía de contacto del proyecto. No hay formularios, ni registro, ni suscripción: si prefieres no escribir, puedes leer todo el material sin dejar ningún dato.
